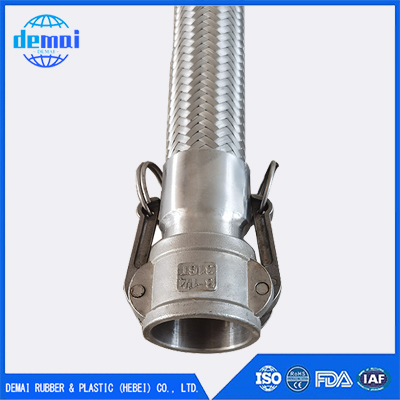

不锈钢金属编织软管具有耐腐蚀、耐高温、耐低温、重量轻、体积小、柔软性好等特点。应用于石油、化工、冶金、电力、造纸、医药、食品、木材、烟草、交通等行业。
| 形式记号 | 通径（A） | 尺寸（mm） | 弯曲半径（mm） | 软管使用压力 | |||
|---|---|---|---|---|---|---|---|
| 内径 | 外径 | 较小 | 反复 | (kgf/cm2) | (Mpa) | ||
| S | 10 | 10.5 | 15.2 | 20 | 140 | 50 | 4.9 |
| 15 | 13.4 | 18.5 | 30 | 160 | 40 | 3.9 | |
| 20 | 19.1 | 25.6 | 30 | 200 | 30 | 2.9 | |
| 25 | 25.4 | 32.8 | 40 | 220 | 25 | 2.5 | |
| 32 | 32.9 | 40.6 | 40 | 290 | 25 | 2.5 | |
| 40 | 39.3 | 47.6 | 50 | 360 | 25 | 2.5 | |
| 50 | 51.8 | 61.5 | 60 | 470 | 25 | 1.2 | |
| 形式记号 | 公称通径（mm） | 内径（mm） | 外径（mm） | 较小曲半径（mm） | 较高使用压力（Mpa） | ||
|---|---|---|---|---|---|---|---|
| 本体 | 一层网 | 静态 | 动态 | 2层套网 | |||
| A | 14 1/2″ | 14 | 20 | 22 | 62 | 120 | 12.5 |
| 16 5/8″ | 16 | 23 | 25 | 80 | 150 | 10.0 | |
| 20 3/4″ | 20 | 28 | 30 | 100 | 180 | 8.0 | |
| 25 1″ | 25 | 35 | 37 | 120 | 280 | 7.5 | |
| 32 11/4″ | 32 | 43 | 45 | 140 | 340 | 6.4 | |
| 40 11/2″ | 40 | 51 | 53 | 180 | 450 | 5.6 | |
| 50 2″ | 50 | 62 | 64 | 220 | 550 | 4.0 | |
| 65 21/2″ | 65 | 79 | 82 | 280 | 650 | 4.0 | |
| 80 3″ | 80 | 97 | 100 | 350 | 800 | 4.0 | |
| 100 4″ | 100 | 122 | 125 | 400 | 1000 | 4.0 | |
| 125 5″ | 125 | 151 | 155 | 500 | 1200 | 4.0 | |
| 150 6″ | 150 | 180 | 184 | 600 | 1500 | 4.0 | |
| 175 7″ | 175 | 210 | 215 | 700 | 1750 | 4.0 | |
| 200 8″ | 200 | 240 | 245 | 800 | 2000 | 4.0 | |
| 250 10″ | 250 | 298 | 303 | 1000 | 2200 | 4.0 | |
| 300 12″ | 300 | 360 | 365 | 1200 | 2500 | 2.5 | |
| 350 14″ | 350 | 410 | 415 | 1400 | 3000 | 2.5 | |
| 400 16″ | 400 | 460 | 465 | 1600 | 3500 | ||
产品介绍
1、结构：不锈钢软管是由不锈钢(1Cr18Ni9Ti)波纹管，网套和接头(法兰)的组合或不锈钢波纹管和接头(法兰)的组合。
2、作用：金属软管是在管道与管道，管道与设备，设备与设备之间的连接中起补偿作用的。以它的弯曲扰性去弥补管路系统因安装造成的位置偏差，去承担两断接点非常工作所需的相对位移。
3、用途：广泛用于冶金，石油化工，船舶，建材，电力，热力，煤气等行业。
4、特点：产品具有重量轻，体积小，耐腐蚀，可随意弯曲，承载能力强等特点。
5、规格型号：公称外径：8-300（mm） 壁厚：2-3（mm） 温度范围：-196°C-420°C。
介绍3种常用金属软管
法兰连接金属软管：一端为平焊法兰，另一端为活套法兰，法兰材质为碳钢，是由较薄壁的无缝或众焊不锈钢管经过高精度塑性加工成形的。
球形(内锥)接头金属软管：金属软管是由较薄壁的无缝或众焊不锈钢管经过高精度塑性加工成形的。由于波纹管轮廓的弹性特性决定了软管具有良好的柔软性，使它很容易吸收各种运动变形的循环载荷，尤其在管路系统中有补偿大位移量的能力。
泵连接软管：在泵的进出口安装一节泵连软管可减小，吸收管系统的振动和噪音，同时还能补偿一定的位移，保护了系统正常工作，静化工作环境。
安装注意事项
1、在选用金属软管时，为便于安装请尽可能选用一端为松套法兰的金属软管。
2、施工现场进行电焊作业时应保护金属软管表面，防止焊渣和引弧烧伤金属软管。
3、严禁金属软管扭曲安装。
4、不应沿金属软管根部弯曲，不应有死弯。
5、所通介质不得对波纹管材料具有腐蚀性，介质中氯离子含量应≤２５ＰＰＭ。
6、严格安装图示正确安装方式安装。（见安装指南）
7、严禁机械损伤法兰密封面。
8、不能用含氯的清洁剂活钢丝刷金属软管内的污物。
不锈钢金属软管应用
不锈钢耐压金属软管采用奥氏体不锈钢材料或按用户要求的材料制造，具有优良的柔软性，耐蚀性，耐高温性（－235℃～＋500℃)，耐高压性（较高为32MPa），在管路中可对任何方向进行连接，用以温度补偿和吸收振动、降低噪声、改变介质输送方向、管道间或管道与设备间的机械位移等，双法兰金属波纹软管对有位移、振动的各种泵、阀等的柔性接头尤为适用。
