大口径胶管：大口径吸水胶管、大口径排污胶管、大口径耐磨胶管、大口径喷砂胶管、大口径输水胶管、大口径输油胶管、大口径疏浚胶管、大口径排水胶管等可根据客户需求定做，欢迎咨询。

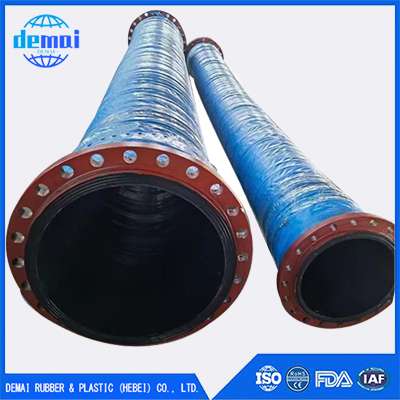

大口径胶管
产品结构：大口径胶管由内胶层、中胶层、 Ⅰ、Ⅱ、Ⅲ 层钢丝编织层和外交层组成.
产品特点：大口径胶管适于输送液压流体如醇、液压油、燃油、润滑油、水、乳化液等，以实现流体高压输送或液压动力传递。
产品温度：-40°C-+100°C
| 公称 Name |
公称内径 Nominal inner diameter Dmm |
内胶层厚度t2(参考值) Thickness of internal rubber layer 12(Reference value)mm |
法兰盘外径D1 Extemal diameter of ring flange D1 mm |
法兰盘外径t1 Extemal diameter of ring flange tl mm |
接头螺纹厚度t(参考值 Thickness of joint thread t (Reference value)mm |
螺孔 Serew | ||
| 中心圆直径 Center circle diamter C mm |
个数 Number n |
直径 Diameter h mm |
||||||
| 200 | 205±3 | 10 | 320 | 12±2 | 6 | 280±1.0 | 8 | 23±1 |
| 250 | 254±3 | 385 | 345±1.0 | 12 | ||||
| 300 | 305±5 | 430 | 390±1.0 | |||||
| 350 | 338±5 | 480 | 19±2 | 435±1.0 | ||||
| 400 | 388±5 | 540 | 495±1.0 | 16 | ||||
| 510 | 510±5 | 15 | 710 | 9 | 650±1.0 | |||
| 560 | 560±5 | 765 | 690±1.0 | 18 | ||||
| 640 | 610±5 | 20 | 914 | 22±2 | 750±1.0 | 20 | ||
| 630 | 630+5 | 934 | 765±1.0 | 25±1 | ||||
| 660 | 660±5 | 870 | 780±1.0 | 24 | ||||
| 700 | 700土5 | 905 | 25±2 | 840±1.0 | 27±1 | |||
| 710 | 710±5 | 930 | 28±2 | 860±1.0 | ||||
| 760 | 760±5 | 990 | 900±1.0 | 30±1 | ||||
| 800 | 800+5 | 25 | 1050 | 32±2 | 12 | 970±.0 | 32 | 30±1 |
| 840 | 840+5 | 1090 | 1010±1.0 | |||||
| 860 | 860±5 | 1090 | 1010±1.0 | |||||
